| สถานที่กำเนิด | มณฑลเสฉวน ประเทศจีน |
| ชื่อแบรนด์ | horizontal-slurrypump.com |
| ได้รับการรับรอง | ISO9001 |
| หมายเลขรุ่น | OEM |
| เอกสาร | ใบแสดงผลิตภัณฑ์ |

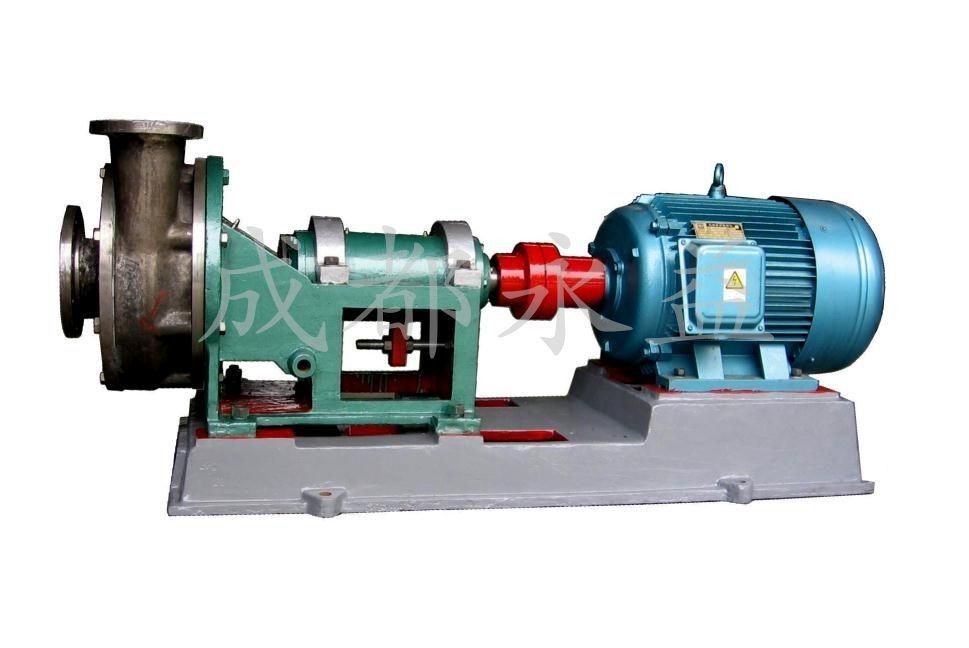

ปั๊มหอยโข่งแนวนอนไฟฟ้าสแตนเลสทนอุณหภูมิสูง
รายละเอียดสินค้า
1. ปั๊มหอยโข่งที่ทนต่อการกัดกร่อนในแนวนอน พร้อมช่องทางการไหลของใบพัดที่กว้างขวางและประสิทธิภาพไฮดรอลิกที่เหนือกว่า
2. ฝาครอบด้านหลังของใบพัดติดตั้งใบมีดด้านหลัง ซึ่งสามารถลดการรั่วไหลของสื่อ
3. ซีลเพลาชนิดต่างๆ (รวมถึงซีลเชิงกล, ซีลไดนามิก + ซีลบรรจุภัณฑ์, ซีลไดนามิก + ซีลชนิด K) ถูกนำมาใช้เพื่อให้ตรงตามข้อกำหนดการซีลเพลาสำหรับการบรรทุกวัสดุแปรผัน
คุณสมบัติโครงสร้าง
Radial Split, ประตูหลัง, ปั๊มหอยโข่งแบบก้นหอยดูดเดี่ยวขั้นตอนเดียว
ใบพัด: ใบพัดเปิด ใบพัดกึ่งเปิด ใบพัดน้ำวน และใบพัดปิด
ใบพัดแบบปิดได้รับการออกแบบให้เป็นใบพัดแบบกว้างตามหลักการไหลแบบหลายเฟส ซึ่งเป็นประโยชน์ต่อการผ่านของตัวกลางที่เป็นของแข็งโดยไม่เกิดการอุดตัน
ใบพัดได้รับการออกแบบให้มีใบมีดด้านหลัง
ใบมีดด้านหน้าด้านหลังใช้เพื่อป้องกันไม่ให้ตัวกลางไหลกลับไปที่ทางเข้าของปั๊ม
ใบมีดใช้เพื่อลดแรงดันการรั่วไหลตามแนวแกนและปรับสมดุลของแรงตามแนวแกน
ใบพัดถูกติดตั้งบนเพลาด้วยรูปทรงกรวยเพื่อการประกอบและถอดชิ้นส่วนที่ง่ายดาย
ใบพัดยึดด้วยน็อตใบพัดและสกรูล็อค
แอปพลิเคชัน
กรดอินทรีย์และอนินทรีย์: กรดไนตริก กรดซัลฟิวริก กรดไฮโดรคลอริก และกรดฟอสฟอริก
โซเดียมไฮดรอกไซด์หรือโซเดียมคาร์บอเนต เป็นต้น สารละลายด่าง.
สารประกอบอินทรีย์และวัตถุดิบและผลิตภัณฑ์ที่มีฤทธิ์กัดกร่อนอื่นๆ
พารามิเตอร์ทางเทคนิค
|
แบบอย่าง |
ประสิทธิภาพของน้ำสะอาด |
||||||
|
ไหล (ลบ.ม./ชม.) |
ศีรษะ (เมตร) |
ความเร็ว (รอบ/นาที) |
ขีดสุด ประสิทธิภาพ (%) |
สพฉ (สพฉ.) ม |
น้ำหนักหัวปั๊ม กิโลกรัม |
ส่วนประกอบเพลา |
|
|
40WD-250 |
8-20 |
15-28 |
1450 |
39 |
0.6 |
141 |
45 |
|
40WD-310 |
8-40 |
23-42 |
1450 |
45 |
1 |
257 |
55 |
|
40WD-350 |
8-45 |
35-54 |
1450 |
37 |
1 |
271 |
55 |
|
50WD-250 |
10-30 |
15-28 |
1450 |
40 |
0.7 |
146 |
45 |
|
50WD-310 |
15-60 |
25-42 |
1450 |
45 |
1.1 |
262 |
55 |
|
50WD-350 |
15-70 |
35-54 |
1450 |
50 |
1.1 |
286 |
55 |
|
50WD-400 |
20-75 |
50-75 |
1450 |
45 |
1.1 |
483 |
70 |
|
65WD-250 |
30-70 |
15-28 |
1450 |
48 |
1.1 |
149 |
45 |
|
65WD-310 |
30-90 |
25-40 |
1450 |
57 |
1.4 |
274 |
55 |
|
65WD-350 |
40-100 |
35-54 |
1450 |
59 |
1.5 |
280 |
55 |
|
65WD-400 |
50-120 |
45-75 |
1450 |
55 |
1.7 |
495 |
70 |
|
65WD-450 |
50-120 |
70-95 |
1450 |
52 |
1.7 |
524 |
70 |
|
80WD-250 |
70-100 |
15-25 |
1450 |
61 |
1.5 |
153 |
45 |
|
80WD-310 |
70-120 |
25-40 |
1450 |
62 |
1.7 |
288 |
55 |
|
80WD-350 |
70-160 |
35-52 |
1450 |
65 |
2.0 |
295 |
55 |
|
80WD-400 |
70-160 |
50-75 |
1450 |
62 |
2.0 |
500 |
70 |
|
80WD-450 |
70-160 |
70-95 |
1450 |
60 |
2.0 |
539 |
70 |
|
100WD-310 |
100-150 |
20-38 |
1450 |
65 |
1.9 |
293 |
55 |
|
100WD-350 |
100-220 |
35-50 |
1450 |
65 |
2.5 |
299 |
55 |
|
100WD-400 |
100-220 |
40-72 |
1450 |
65 |
2.5 |
529 |
70 |
|
125WD-310 |
120-260 |
18-36 |
1450 |
67 |
2.8 |
304 |
55 |
|
125WD-350 |
120-300 |
35-50 |
1450 |
68 |
3.2 |
307 |
55 |
|
125WD-400 |
140-350 |
45-70 |
1450 |
70 |
3.4 |
559 |
70 |
|
125WD-450 |
150-360 |
65-90 |
1450 |
67 |
3.6 |
741 |
80 |
|
150WD-310 |
200-400 |
18-35 |
1450 |
72 |
3.8 |
332 |
55 |
|
150WD-350 |
200-450 |
15-48 |
1450 |
75 |
4.2 |
333 |
55 |
|
150WD-400 |
200-450 |
40-65 |
1450 |
73 |
4.2 |
597 |
70 |
|
150WD-450 |
200-500 |
60-80 |
1450 |
67 |
4.5 |
753 |
80 |
|
200WD-350 |
300-600 |
28-47 |
1450 |
79 |
5 |
583 |
70 |
|
200WD-430 |
300-650 |
50-65 |
1450 |
75 |
5.2 |
765 |
80 |
|
250WD-350 |
400-900 |
26-45 |
1450 |
79 |
6.5 |
850 |
80 |
|
250WD-430 |
400-900 |
50-61 |
1450 |
75 |
6.5 |
910 |
90 |
ข้อกำหนดการทำงาน
ไหล: 8-1000 ลบ.ม./ชม
ศีรษะ: 15-120ม
หมุนความเร็ว:<1500rpm
ความดัน:1.6MPa
อุณหภูมิ:-50℃-130℃
พลังโมโตเอะ: 5.5-315KW
โครงสร้าง
|
*1 |
สกรูล็อค |
*8 |
ห้องใบพัดรอง |
15 |
ฝาลูกปืนหน้า |
22 |
กระทะน้ำมัน |
*29 |
ปลอกหุ้ม |
|
2 |
ปะเก็น |
9 |
โอริง |
*16 |
ลูกปืนหน้า |
23 |
น็อตปรับ |
30 |
แหวนรองน้ำ |
|
*3 |
น็อตใบพัด |
*10 |
รองใบพัด |
17 |
ตัวตลับลูกปืน |
24 |
สกรูปรับ |
31 |
ผู้ที่ใส่ |
|
4 |
โอริง |
*11 |
ห้องบรรจุ |
18 |
ตัวยึดตลับลูกปืน |
25 |
ตัวยึดแบริ่ง |
32 |
โอริง |
|
*5 |
ใบพัด |
12 |
โอริง |
*19 |
ลูกปืนหลัง |
*26 |
แกน |
*33 |
กุญแจ |
|
*6 |
ตัวปั๊ม |
13 |
ล้างหัวฉีดน้ำ |
20 |
ฝาครอบแบริ่งด้านหลัง |
27 |
ฝาครอบชิลด์ |
|
|
|
7 |
โอริง |
14 |
แผ่นยึดน้ำ |
21 |
สำคัญ |
28 |
ต่อมบรรจุ |
|
รูปภาพสินค้า
ขั้นตอน
การบรรจุและการจัดส่ง
|
OEM |
ยอมรับได้ |
|
ขั้นต่ำ |
1 ชุด |
|
ราคา |
ต่อรองได้ |
|
ท่าเรือ |
เซี่ยงไฮ้ |
|
การชำระเงิน |
T / T, L / C, เวสเทิร์นยูเนี่ยน |
|
บรรจุภัณฑ์ |
ส่งออกกล่องไม้หรือตามคำขอของลูกค้า |
|
เวลาจัดส่ง |
40 วันตามปริมาณการสั่งซื้อ |
|
การส่งสินค้า |
ทางทะเลทางอากาศโดยรถไฟ |
